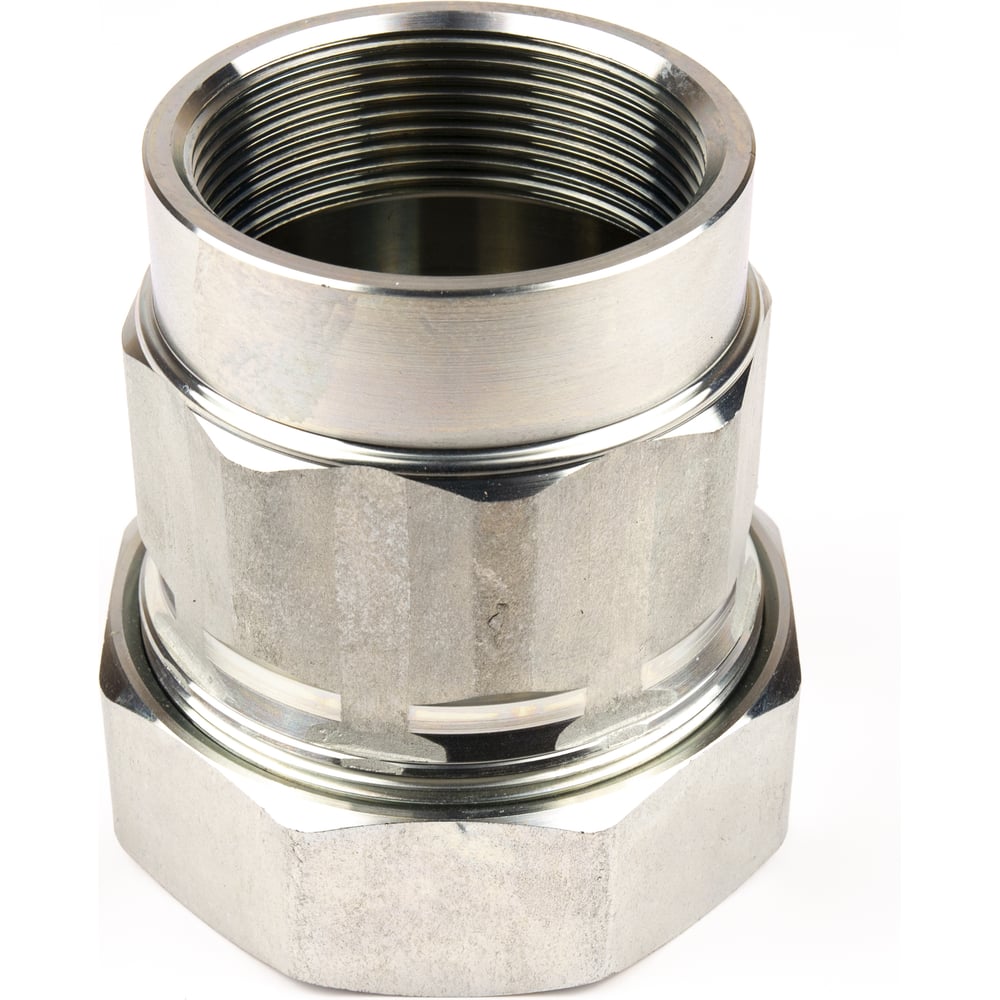

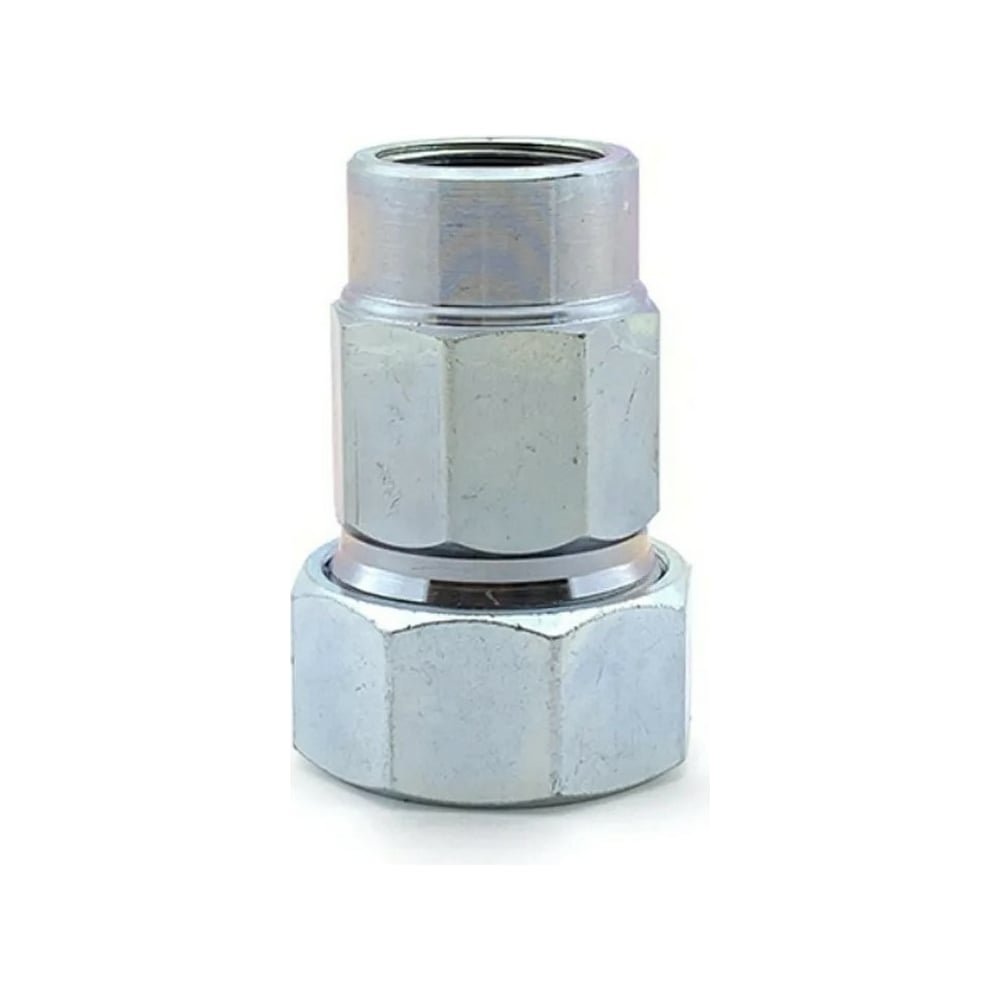

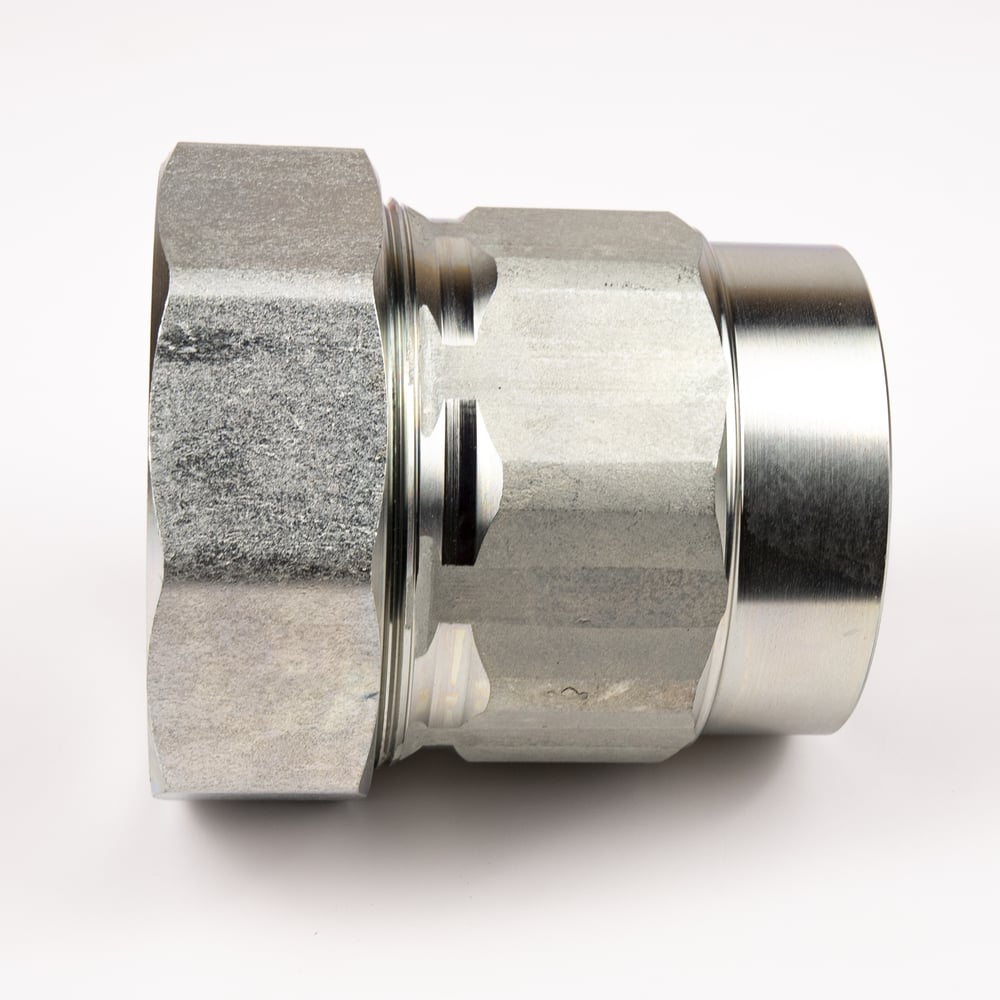

Зажимная муфта ДТРД внутренняя 2" Ду 50 Дн 59,7-63,6 16112

Зажимная муфта ДТРД внутренняя ВР 2, Ду 50, Дн 59,7-63,6 16112 предназначена для соединения труб с гладкими концами (для разового применения, но при условии замены уплотнительной манжеты могут быть использованы повторно)

Порядок монтажа:

1. Труба должна быть отрезана перпендикулярно оси, на её конце не должно быть заусенец, острых кромок, деформаций, краски и грязи.

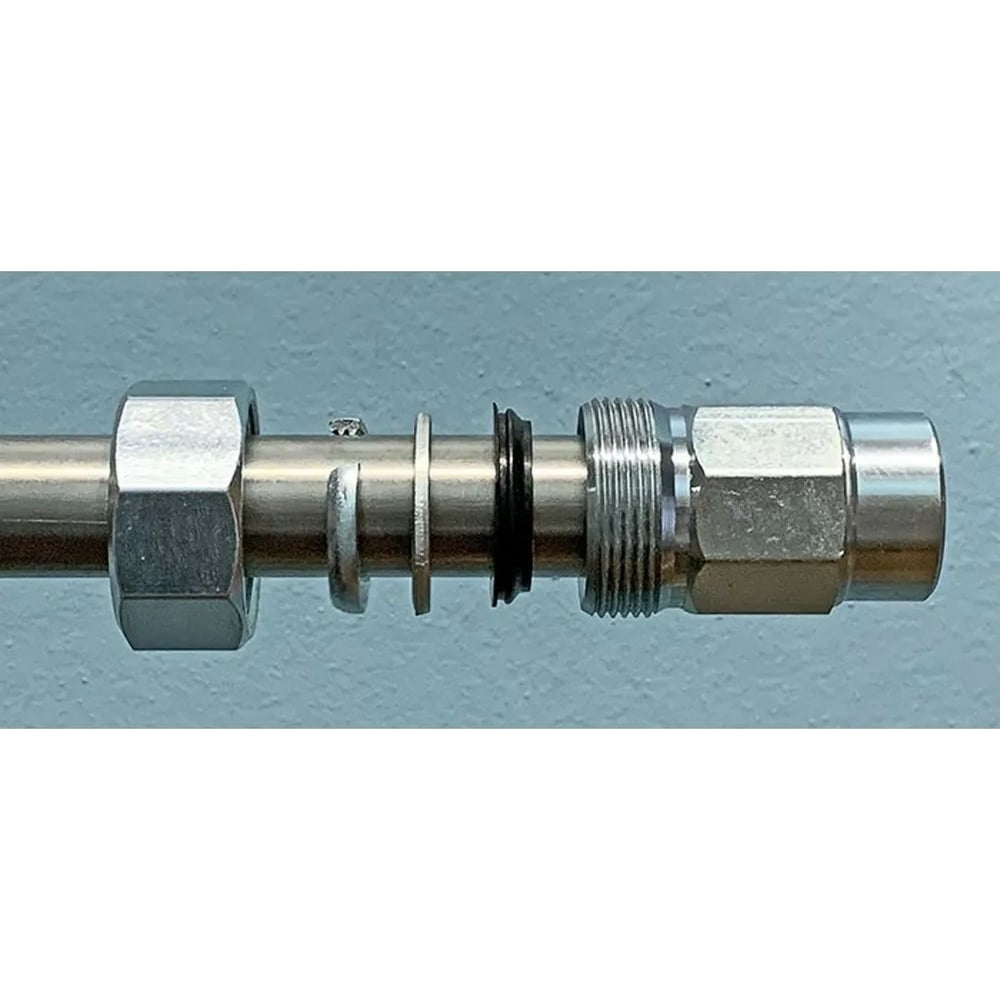

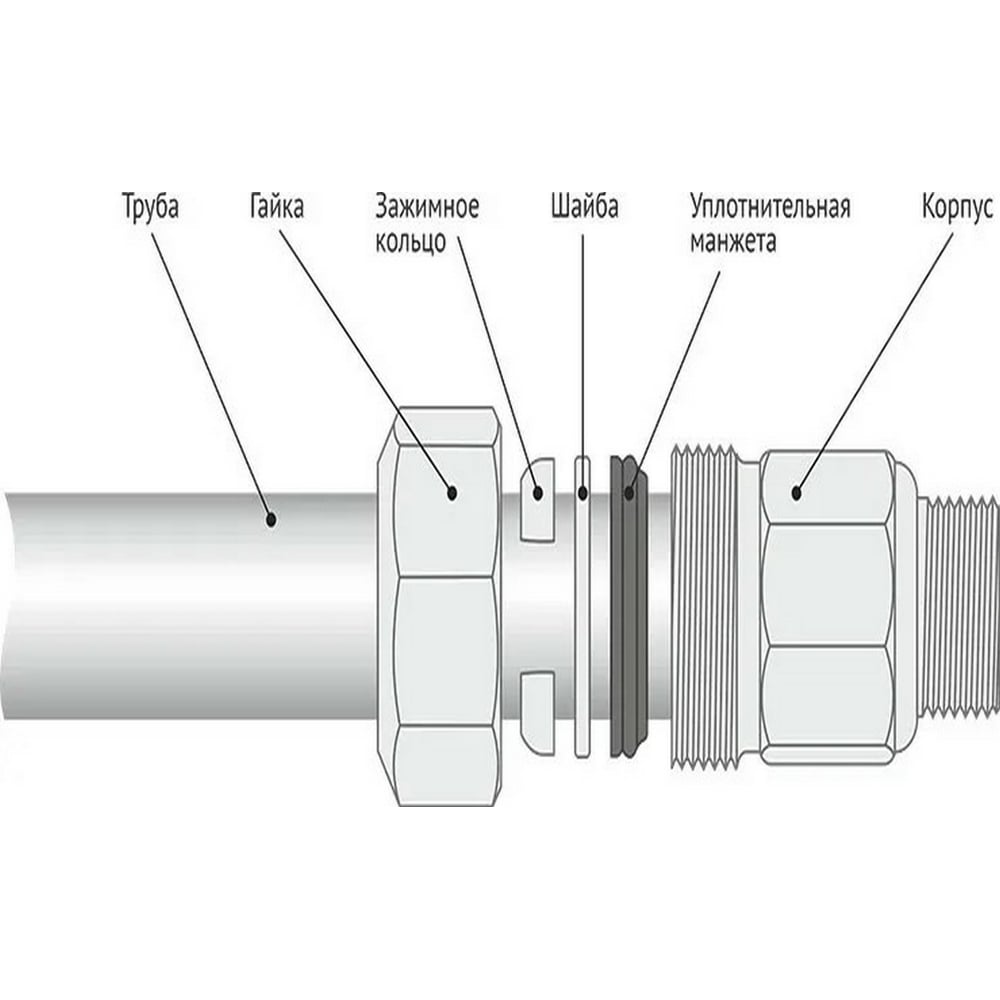

2. Гайку, зажимное кольцо, шайбу и уплотнительную манжету одеть на трубу.
3. Конец трубы вставить в корпус так, чтобы труба не доходила до упора, убедиться, что труба сидит безупречно точно. Уплотнительная манжета должна быть на расстоянии не менее 10 мм от конца трубы.
4. Гайку прочно завинтить на корпусе не допуская прокручивания трубы.

Благодаря граненному корпусу и гайке, затягивание муфты стало безопасным: снизилась вероятность проскальзывания инструмента.

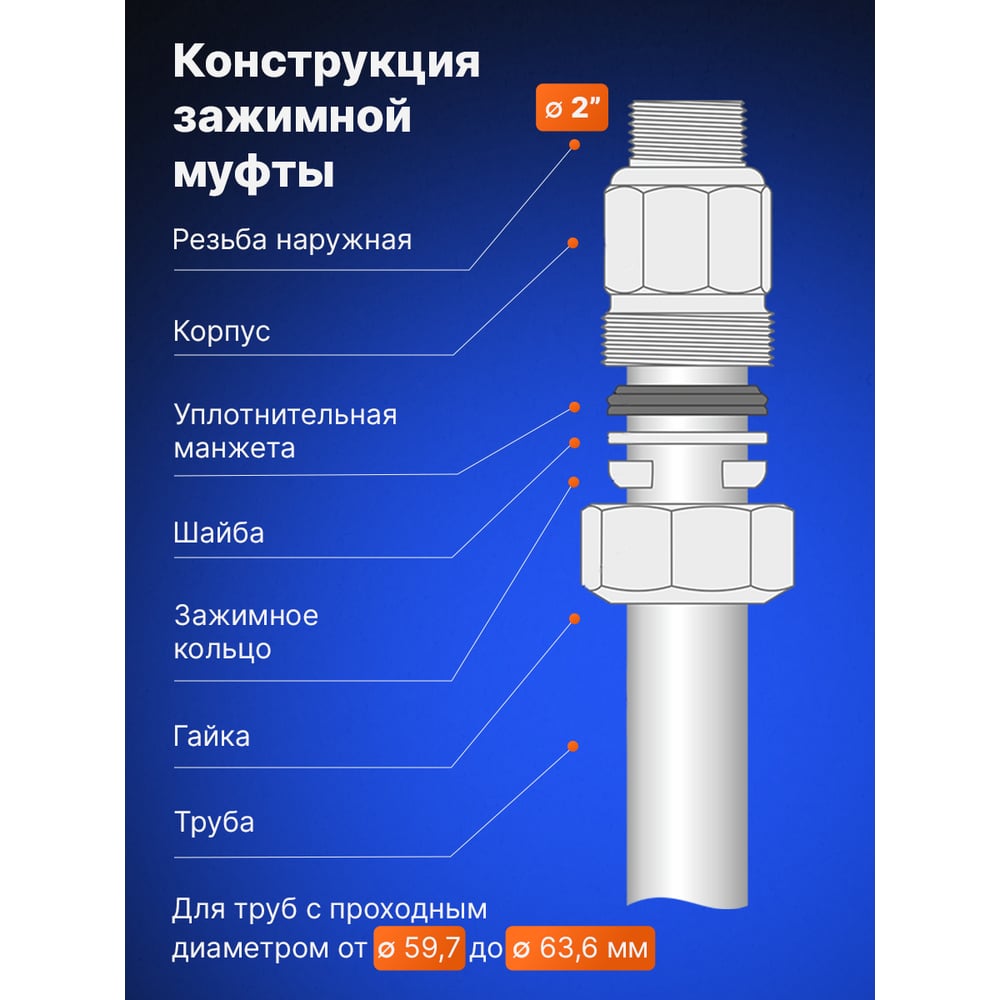

Зажимное кольцо надежно удерживает трубу. Конструкция зажимает трубы различного диаметра в рамках условного прохода трубы. Изготавливается из высокопрочной пружинной стали.

Уплотнительные манжеты допустимо применять до температуры 90 °,С, но для предупреждения коррозии, оцинкованные элементы не следует подвергать температуре выше 60 °,С.

Шайба защищает уплотнительную манжету от механического воздействия зажимного кольца, ограничивает глубину вдавливания уплотнительной манжеты в корпус муфты.

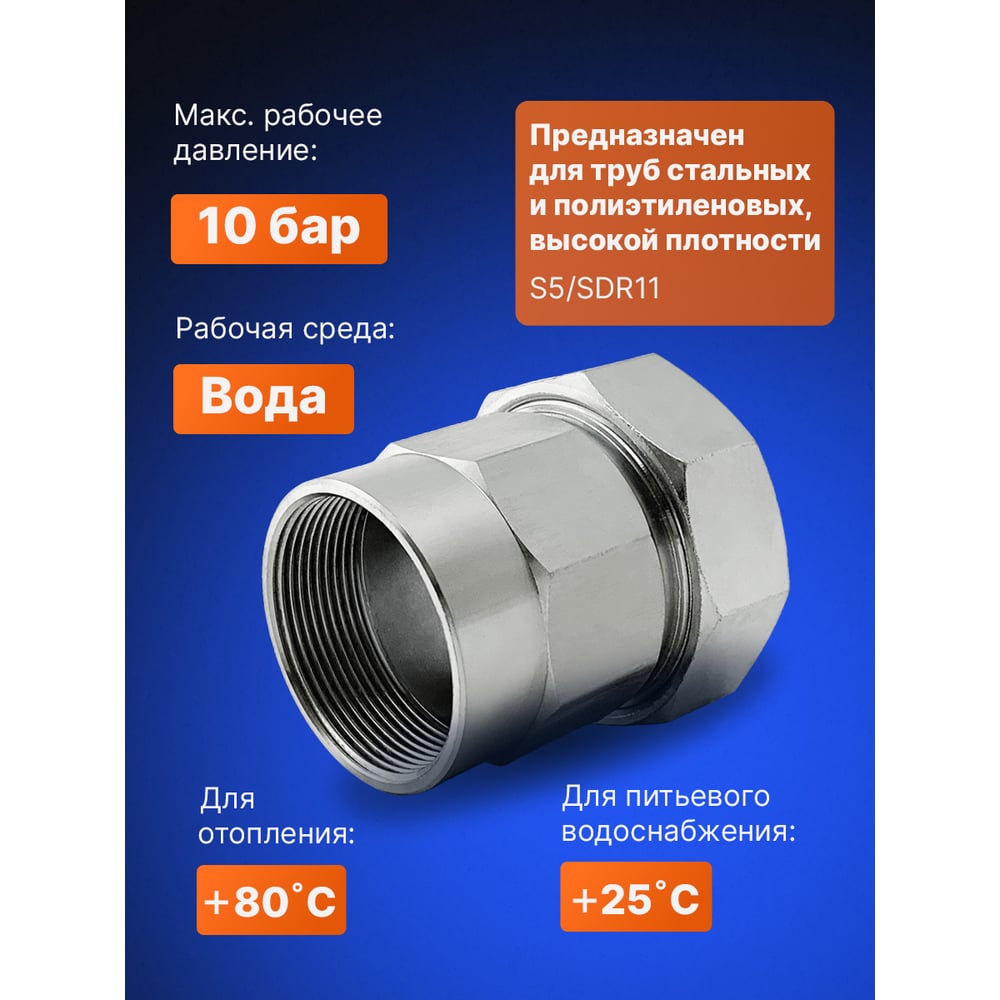

• Рабочее давление: 10 кг/см²,.
• Рабочая температура: для отопления и хозяйственно-бытового водоснабжения 80 °,С, для питьевого водоснабжения 25 °,C.

 ,
